Para o nosso curso de firewall, o cenário terá
estrutura mostrada na Figura 4.26, e seguirá a seguinte configuração: Duas
redes (A e B) se conectam à Internet (WAN) por intermédio de suas interfaces
ether1 de seus roteadores (RB1 e RB2), e a suas sub-redes (LAN) usando as
interfaces ether2. Implementaremos um interface loopback dentro de nossa WAN
(RB3) para simbolizar o acesso a alvos externos (8.8.8.8 e 4.2.2.1 por
exemplo). Com este cenário adicionaremos diversas opções ao firewall do
RouterOS, e, assim, manipularemos chains e tabelas fazendo uso de alguns
exemplos de regras desde a filtragem simples ao tratamento de pacotes com a
tabela Mangle.
Figura 4.26 – Cenário para o testar o RouterOS IP
firewall.
Começaremos preparando o cenário seguindo a
configuração nas listagens 4.1, 4.2 e 4.3.
Criando um filtro simples
Iniciaremos nosso laboratório usando a tabela Filter
do RouterOS firewall. Teremos como primeiro exemplo a criação de uma regra que
bloqueia o acesso a nosso própria máquina (127.0.0.1 – loopback). Primeiro

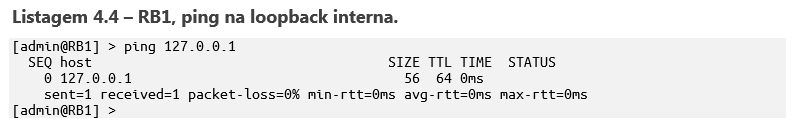

daremos um ping para verificar seu funcionamento, utilizaremos New Terminal para isto, conforme
Listagem 4.4.
Com o menu/comando ip firewall add adicionamos a nossa primeira regra de firewall,
conforme Listagem 4.5.
A Listagem 4.6 mostra o resultado de uma nova tentativa de ping no localhost.
Conforme Listagem 4.6, desta vez a máquina 127.0.0.1
não respondeu, pois, todos os pacotes com o destino 127.0.0.1 (dst-address=127.0.0.1) são rejeitados (action=drop). A opção add é usada para
adicionar novas regras no final do chain. Além de action=drop que serve para rejeitar os pacotes e também usar action=accept para aceitar pacotes. A
opção action é usada para determinar o que deve ser feito com o que foi marcado
(Match). Este exemplo, somente define o destino do pacote que atravessa a
regra. A action=accept sempre será
usada como padrão caso nenhuma action seja especificada.
O acesso a interface loopback não deve ser de forma alguma
bloqueado, pois muitos aplicativos utilizam soquetes TCP para realizarem
conexões, mesmo que você não possua uma rede interna.
Para listar a regra criada anteriormente usamos o comando no New Terminal, conforme Listagem 4.7, ou deve-se utilizar o Winbox com o menu/comando ip firewall filter rules (Figura 4.27).
Figura 4.27 – Janela firewall, tabela Filter. Regra
criada.
Dê um clique duplo sobre a regra criada para obter
mais detalhes usando os recursos gráficos do Winbox. Observe a Figura 4.28.
Figura 4.28 – Primeira regra criada, detalhes no modo
gráfico.
Para apagar uma regra, é necessário saber qual é o
número dela no índice do firewall listado anteriormente com a opção ip firewall filter print. Daí, é
possível referenciar o número diretamente, por exemplo, para apagar a regra criada
anteriormente – siga a Listagem 4.8.
